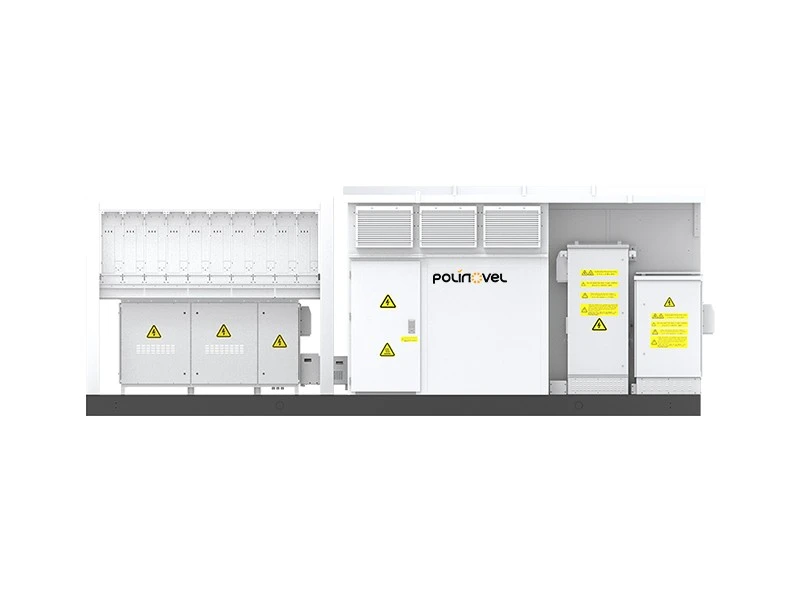

PCS-ブースト コンテナとは何ですか?
PCS-Boost コンテナは、文字列型を統合したプレハブのコンテナ化ソリューションです。-電力変換システム (PCS)中電圧昇圧ステージを備えた--。これは、柔軟なバッテリー側の管理と中電圧-のグリッド接続を必要とするエネルギー貯蔵プロジェクト向けに設計されています。電力変換、電圧昇圧、保護、グリッド サポート制御を 1 つの統合された電気ユニットに組み合わせています。-
ストリング PCS アーキテクチャを備えたこのシステムは、段階的な拡張、バッテリー交換、またはさまざまなバッテリー クラスター条件を伴うプロジェクトに適しています。これにより、システムの適応性が向上し、バッテリー-と-の統合が簡素化され、安定した長期的な BESS 運用がサポートされます。-
ストリング アーキテクチャにより、単一の共有コンバータではなく、個々のバッテリー クラスターのレベルでエネルギーが管理されます。そのため、このユニットは、段階的な拡張、段階的なバッテリー交換、または同じ条件を共有しなくなったクラスターを伴うプロジェクトに最適です。それは隣に座っていますMV 変圧器を備えた PCS ターンキー ステーションより広い範囲でPCSコンテナ範囲に対応しており、4.3 MW および 5 MW 構成で提供されます。
Polinovel PCS-Boost コンテナの主な機能
プロジェクトの選択と導入の決定を簡素化するように設計されています。
クラスタ-レベルのバッテリー適応性
ストリング PCS 設計はクラスタ レベルのバッテリ管理をサポートしており、システムがさまざまなバッテリ クラスタの状態に適切に適応できるようにします。{0}また、新しいバッテリーと既存のバッテリーの混合使用もサポートしているため、段階的な交換、システムのアップグレード、長期の BESS メンテナンスに適しています。-
01
高効率の PCS ブースト設計
3 レベルのトポロジで構築された PCS ブースト コンテナは、{0}1 つの統合ユニットで昇圧による高効率の DC/AC 電力変換をサポートします。{1}{2}最大 98% の最大システム効率により、中電圧 BESS アプリケーションのエネルギー変換パフォーマンスの向上に役立ちます。-
02
幅広い温度で安定した動作-
インテリジェントな多段階ファン速度制御により、幅広い温度条件下でも安定した動作をサポートします。- 50 度の非ディレーティング機能を備えたこのシステムは、温度変化が PCS のパフォーマンスに影響を与える可能性がある、要求の厳しい屋外エネルギー貯蔵サイト向けに設計されています。-
03
グリッド-サポートとマルチレベル保護-
このシステムは、定電力、定電流、定電圧制御に加え、一次周波数調整、VSG、ブラック スタート機能もサポートしています。統合されたモジュール設計と複数の保護機能により、グリッドの適応性とシステム動作の安全性が向上します。
04
PCS-ブースト コンテナの仕様
どちらの構成も、同じ 1000 ～ 1500 V DC ウィンドウ、10 ～ 35 kV 出力、および 98% のピーク効率を共有します。これらは、定格電力と、独立して管理するバッテリー クラスターの数が異なります。
| DCパラメータ | ||
| 最大。直流電圧 | 1500V | |
| 最大。直流電流 | 241×20A | 241×24A |
| バッテリー電圧範囲 | 1000–1500V | |
| グリッド-側のパラメータ | ||
| 定格AC電力 | 4300kW | 5000kW |
| 最大。 AC電源 | 4730kW | 5500kW |
| 定格系統電圧 | 10～35kV | |
| 定格グリッド周波数 | 50/60Hz | |
| 定格電力でのTHD | <3% | |
| 力率調整範囲 | -1~+1 | |
| システムの特徴 | ||
| 絶縁方法 | 乾式-形/油入-変圧器 | |
| 最大。システム効率 | 98% | |
| 保護等級 | IP66（コンバータ）/IP54（その他） | |
| 動作温度範囲 | -40~+60度 | |
| 許容湿度範囲 | 0–100% | |
| 最大。動作高度 | 5000m | |
| 冷却方法 | インテリジェント空冷（コンバーター） | |
| 通信インターフェース | RS485 / CAN / イーサネット | |
| 機械的パラメータ | ||
| 寸法 | 35kV: 7200×2800×2896mm(乾式) / 6058×2438×2600mm(油浸式) 10kV: 6300×2438×2896mm(乾式) / 6058×2438×2600mm(油浸式) |
|
| 重さ | 18000kg(35kV) / 15000kg(10kV) | |
システムアーキテクチャ
PCS-ブースト コンテナがバッテリーを MV グリッドに接続する方法
各バッテリー クラスターはストリング PCS モジュールに電力を供給します。モジュールは低電圧 AC バスを共有し、昇圧変圧器は電圧を中電圧に上げ、MV 開閉装置はブロックを系統に接続します。-制御と通信は電力経路と並行して実行されます。
このユニットは、バッテリー側の DC 入力とグリッド側の単一の MV 接続を露出し、低電圧ステージ、保護、制御が囲まれています。-
Polinovel PCS-供給範囲を拡大
標準範囲
- ストリング PCS モジュール
- LV AC 配電盤および配電盤
- 昇圧変圧器（乾式-または油浸-）
- MV開閉器・リング本体
- 保護制御システム
- 補助電源
- インテリジェントな空冷と換気
- 通信ゲートウェイ（RS485 / CAN / Ethernet）
- 内部電源および制御ケーブル配線
- コンテナ筐体
オプション
- 乾式変圧器と油浸変圧器の選択-
- 10 kV または最大 35 kV MV 出力
- 拡張された腐食保護
- 結露加熱
- グリッド-形成 / 黒-開始構成
- SCADA / PPC統合パッケージ
プロジェクト側
- コンクリート基礎および土木工事
- バッテリー-から-PCS への DC ケーブル接続
- 接続点までの MV エクスポート ケーブル
- 外部接地
- 現場EMS/PPC接続
- ユーティリティ連系設備
バッテリーシステムとBMSの互換性
ストリング アーキテクチャは、1000 ～ 1500 V DC の範囲でそれぞれ最大 241 A 定格の 20 または 24 個のバッテリ クラスタ入力を受け入れます。{2}}クラスターは個別に管理されるため、ユニットはさまざまな健全性状態のクラスターで動作でき、規定の制限内で新しいバッテリーと既存のバッテリーの混合使用をサポートします。
ステーションは RS485、CAN、イーサネット経由で通信し、以下で使用される一般的な BMS インターフェイスをカバーします。コンテナ化されたBESSブロック。正確なクラスタ グループ化、入力電流共有ごと、およびサードパーティのバッテリ検証に必要なデータ ポイントは、各プロジェクトのバッテリ システムに対して確認する必要があります。-
グリッド-サポート機能と制御モード
PCS-ブースト コンテナは、以下のグリッド サポート機能とともに、定電力、定電流、定電圧制御をサポートしています。-
| 関数 | 能力 | 代表的な用途 |
|---|---|---|
| P/Q制御 | 有効電力および無効電力制御、PF −1 ～ +1 | 系統-接続された BESS |
| V/Fリファレンス | 電圧と周波数を確立します | アイランドオペレーション |
| VSG | 仮想同期発電機 / 合成慣性 | 弱いグリッド |
| ブラックスタート | グリッドサポートなしでローカルバスに電力を供給 | グリッドの復元 |
| 一次周波数調整 | 有効電力の素早い調整- | 付帯サービス |
過酷な屋外現場向けに設計
−40 / +60度
動作範囲、50 度非ディレーティング-
5000 m
最大動作高度
0–100%
許容湿度範囲
IP66 / IP54
コンバーター/その他のコンパートメント
規格とコンプライアンス
| 標準ファミリー | に適用されます |
|---|---|
| IEC 62477-1 | PCS / パワーエレクトロニクスの安全性 |
| IEC 60076 | 昇圧変圧器- |
| IEC 62271 | MV開閉装置 |
| IEC61000 | EMC |
| ローカルグリッドコード | 系統接続と系統サポート |
設置と試運転
工場での組み立てとFAT
ブロックは出荷前に組み立てられ、工場でテストされるため、ほとんどの統合は出荷前に検証されます。{0}
輸送と吊り上げ
コンテナの設置面積により、選択した電圧クラスの標準的な取り扱い範囲内で輸送とクレーン作業が行われます。
基礎とケーブル配線
ユニットは準備された基礎の上に設置されます。 DC、MV、および接地ケーブルは、定義されたインターフェイスで終端されます。
SAT とグリッド-コードのテスト
サイトの受け入れテスト、チェックアウトの制御、および必要なグリッド コードの検証は、通電前に行われます。{0}}
PCS-ブースト コンテナが適合する場所
ユーティリティ-規模のBESS
グリッド接続ストレージ用の反復可能な MV ブロック。{0}ユーティリティ-スケール10 ～ 35 kV で接続するプラント。
太陽光-と風力-に加えて-蓄電
プレハブ式 MV 接続と再生可能エネルギー発電の併用により、現場での電気工事が削減されます。{0}
周波数調整と付帯サービス
系統コードと市場が許可する場合は、有効{0}}電力の高速応答と無効{1}}制御が可能です。
バッテリーの改造と容量拡張
クラスタ-レベルの制御は、老朽化したバッテリ クラスタの段階的な追加や段階的な交換に適しています。
よくある質問
Q: MV 変圧器は PCS{0}} ブースト コンテナに含まれていますか?
A: はい。昇圧変圧器-乾式-タイプまたは油浸式--は、ストリング PCS モジュール、LV 配電盤、MV 配電盤、保護および制御とともに標準ブロックの一部です。
Q: バッテリークラスターは何個まで接続できますか?
A: 4.3 MW 構成では 20 個のクラスター、5 MW 構成では 24 個のクラスターがあり、各入力の定格は 1000 ～ 1500 V DC ウィンドウ全体で最大 241 A です。
Q: 新しいバッテリーと既存のバッテリーを一緒に動作させることはできますか?
A: ストリング アーキテクチャはクラスターを独立して管理するため、規定の電圧と電流の制限内で、さまざまな健全性状態での新規および既存のバッテリーとクラスターの混合使用をサポートします。詳細は各バッテリーシステムごとに確認する必要があります。
Q: グリッド-形成操作はサポートされていますか?
A: VSG、ブラックスタート、一次周波数調整がサポートされています。グリッド-形成が有効かどうかは、プロジェクト制御戦略とローカル グリッド コードによって異なります。
Q: グリッド電圧と変圧器のタイプはカスタマイズできますか?
A: 出力は 10 kV から最大 35 kV まで設定可能で、絶縁変圧器は現場の好みや規制に応じて乾式-タイプまたは油浸式-にすることができます。
Q: ユニットのサイズを決定するにはどのような情報が必要ですか?
A: 通常: 必要な MW と MWh、バッテリ電圧とクラスタ数、グリッド電圧と周波数、変圧器の設定、グリッド形成要件、納品スケジュール。{0}}
プロジェクトのサイジング提案を取得する
プロジェクトの MW/MWh、バッテリー構成、系統電圧を共有していただければ、4.3 MW または 5 MW の PCS-ブースト コンテナ構成に合わせて、単線図とデータシートを提供できます。-
